Компания AMD в ходе суперкомпьютерной конференции ISC 2023, по сообщению ресурса Tom's Hardware, продемонстрировала компоненты суперкомпьютера El Capitan, который после ввода в эксплуатацию сможет претендовать на звание самого высокопроизводительного комплекса в мире.

Новая НРС-машина расположится в Ливерморской национальной лаборатории им. Э. Лоуренса (LLNL) Министерства энергетики США. В основу лягут гибридные чипы Instinct MI300, а производительность превысит 2 Эфлопс (FP64). Для сравнения: самый мощный на сегодняшний день суперкомпьютер Frontier, установленный в Национальной лаборатории Окриджа, обладает быстродействием около 1,194 Эфлопс.

На ISC 2023 Бронис Р. де Супински (Bronis R. de Supinski), технический директор LLNL, показал блейд-серверы, которые войдут в состав El Capitan. Устройство, изготовленное компанией HPE, объединяет четыре модуля Instinct MI300 с жидкостным охлаждением. Решение выполнено в форм-факторе 1U.

Источник изображений: LLNL / Tom's Hardware

Супински также показал фотографию лаборатории AMD в Остине, где испытываются рабочие образцы Instinct MI300. Таким образом, как отмечается, новые чипы практически готовы для использования в коммерческих системах. В частности, ввод суперкомпьютера El Capitan в эксплуатацию запланирован на вторую половину 2023 года. Тестовые кластеры El Capitan на базе AMD EPYC Milan и Instinct MI250X ещё в прошлом году попали в TOP500.

Любопытно, что Супинкси в ходе выступления назвал Instinct MI300 несколько другим именем — Instinct MI300A. Однако не ясно, является ли это специальной модификацией для El Capitan или более формальным индексом продукта. Супински отметил, что решение может работать в нескольких разных режимах, но основная конфигурация предусматривает единый домен памяти и домен NUMA, что обеспечивает общий доступ к памяти для всех ядер CPU и GPU.

Для El Capitan предусмотрено использование фирменного хранилища Rabbit. Оно включает 4U-узлы на основе 18 быстрых SSD, которые подключены к плате Rabbit-S, обеспечивающей коммутацию с вычислительной частью. За работу СХД отвечает контроллер Rabbit-P с чипом EPYC.

Администрации по национальной ядерной безопасности США (NNSA), которая будет использовать El Capitan, пришлось модифицировать энергетическую инфраструктуру для одновременной работы нового суперкомпьютера и действующего комплекса Sierra. Общая мощность увеличена с 45 МВт до 85 МВт, а ещё 15 МВт зарезервировано для системы охлаждения. Таким образом, суммарно доступны 100 МВт, хотя El Capitan будет потреблять менее 40 МВт.

Компания AMD на суперкомпьютерной конференции ISC 2023, по сообщению ресурса Tom's Hardware, раскрыла дополнительную информацию о гибридном изделии Instinct MI300. Новый APU найдёт применение в HPC-системах, а также в высокопроизводительных серверах для дата-центров.

Как говорилось ранее, MI300 — это самый крупный и сложный чип, когда-либо созданный специалистами AMD. Он содержит в общей сложности около 146 млрд транзисторов. Конструкция включает ядра CPU (Zen 4) и GPU (CDNA 3), вспомогательную логику, I/O-контроллер, а также память HBM3. В общей сложности задействованы 13 чиплетов, четыре из которых изготавливаются по 6-нм технологии, а ещё девять — по 5-нм.

По сравнению с Instinct MI250 новинка получила ряд архитектурных изменений. В частности, узел с Instinct MI250 (как у Frontier) имеет отдельные блоки CPU и GPU, дополненные единственным процессором EPYC для координации рабочих нагрузок. В свою очередь, узел Instinct MI300 содержит интегрированный 24-ядерный чип EPYC Genoa, а поэтому необходимость во внешнем CPU отпадает.

Источник изображений: AMD

Вместе с тем сохранена топология, позволяющая каждому из блоков обмениваться данными со всеми другими. Причём в случае Instinct MI300 снижается задержка и повышается общая производительность. Компоненты чипа объединены посредством Infinity Fabric четвёртого поколения. В оснащение ходят 128 Гбайт общей для CPU и GPU памяти HBM3. Похожий подход реализован в чипах NVIDIA Grace Hopper, а вот Intel от гибридности в ускорителях Falcon Shores пока отказалась.

На GTC 2022 весной этого года NVIDIA впервые заявила о себе, как о производителе мощных серверных процессоров. Речь идёт о чипах Grace и гибридных сборках Grace Hopper, сочетающих в себе ядра Arm v9 и ускорители на базе архитектуры Hopper, поставки которых должны начаться в первой половине следующего года. Многие разработчики суперкомпьютеров уже заинтересовались новинками. В преддверии конференции Hot Chips 34 компания раскрыла ряд подробностей о чипах.

Grace производятся с использованием техпроцесса TSMC 4N — это специально оптимизированный для решений NVIDIA вариант N4, входящий в серию 5-нм процессов тайваньского производителя. Каждый кристалл процессорной части Grace содержит 72 ядра Arm v9 с поддержкой масштабируемых векторных расширений SVE2 и расширений виртуализации с поддержкой S-EL2. Как сообщалось ранее, NVIDIA выбрала для новой платформы ядра Arm Neoverse.

Источник: NVIDIA

Процессор Grace также соответствует ряду других спецификаций Arm, в частности, имеет отвечающий стандарту RAS v1.1 контроллер прерываний (Generic Interrupt Controller, GIC) версии v4.1, блок System Memory Management Unit (SMMU) версии v3.1 и средства Memory Partitioning and Monitoring (MPAM). Базовых кристаллов у Grace два, что в сумме даёт 144 ядра — рекордное количество как в мире Arm, так и x86.

Внутренняя организация кластеров ядр в Grace. Источник: NVIDIA

Внутренние блоки Grace соединяются посредством фабрики Scalable Coherency Fabric (SCF), вариации NVIDIA на тему сети CMN-700, применяемой в дизайнах Arm Neoverse. Производительность данного интерконнекта составляет 3,2 Тбайт/с. В случае Grace он предполагает наличие 117 Мбайт кеша L3 и поддерживает когерентность в пределах четырёх сокетов (посредством новой версии NVLink).

Но SCF поддерживает масштабирование. Пока что в «железе» она ограничена двумя блоками Grace, а это уже 144 ядра и 234 Мбайт L3-кеша. Ядра и кеш-разделы (SCC) рапределены по внутренней mesh-фабрике SCF. Коммутаторы (CSN) служат интерфейсами для ядер, кеш-разделов и остальными частями системы. Блоки CSN общаются непосредственно друг с другом, а также с контроллерами LPDDR5X и PCIe 5.0/cNVLink/NVLink C2C.

Блок-схема кристалла Grace. Источник: NVIDIA

В чипе реализована поддержка PCI Express 5.0. Всего контроллер поддерживает 68 линий, 12 из которых могут также работать в режиме cNVLink (NVLink с когерентностью). x16-интерфейс посредством бифуркации может быть превращен в два x8. Также на приведённой NVIDIA диаграмме можно видеть целых 16 двухканальных контроллеров LPDDR5x. Заявлена ПСП на уровне свыше 1 Тбайт/с для сборки (до 546 Гбайт/с на кристалл CPU).

Источник: NVIDIA

Основной же межчиповой связи NVIDIA видит новую версию NVLink — NVLink-C2C, которая в семь раз быстрее PCIe 5.0 и способна обеспечить двунаправленную скорость передачи данных на уровне до 900 Гбайт/с, будучи при этом в пять раз экономичнее. Удельное потребление у новинки составляет 1,3 пДж/бит, что меньше, нежели у AMD Infinity Fabric с 1,5 пДж/бит. Впрочем, существуют и более экономичные решения, например, UCIe (~0,5 пДж/бит).

Новый вариант NVLink обеспечит кластер на базе Grace Hopper единым пространством памяти. Источник: NVIDIA

NVLink-C2C позволяет реализовать унифицированный «плоский» пул памяти с общим адресным пространством для Grace Hopper. В рамках одного узла возможно свободное обращение к памяти соседей. А вот для объединения нескольких узлов понадобится уже внешний коммутатор NVSwitch. Он будет занимать 1U в высоту, и предоставлять 128 портов NVLink 4 с агрегированной пропускной способностью до 6,4 Тбайт/с в дуплексе.

Источник: NVIDIA

Производительность Grace также обещает быть рекордно высокой благодаря оптимизированной архитектуре и быстрому интерконнекту. Даже по предварительным цифрам, опубликованным NVIDIA, речь идёт о 370 очках SPECrate2017_int_base для одного кристалла Grace и 740 очках для 144-ядерной сборки из двух кристаллов — и это с использованием обычного компилятора GCC без тонких платформенных оптимизаций. Последняя цифра существенно выше результатов, показанных 128-ядерными Alibaba T-Head Yitian 710, также использующим архитектуру Arm v9, и 64-ядерными AMD EPYC 7773X.

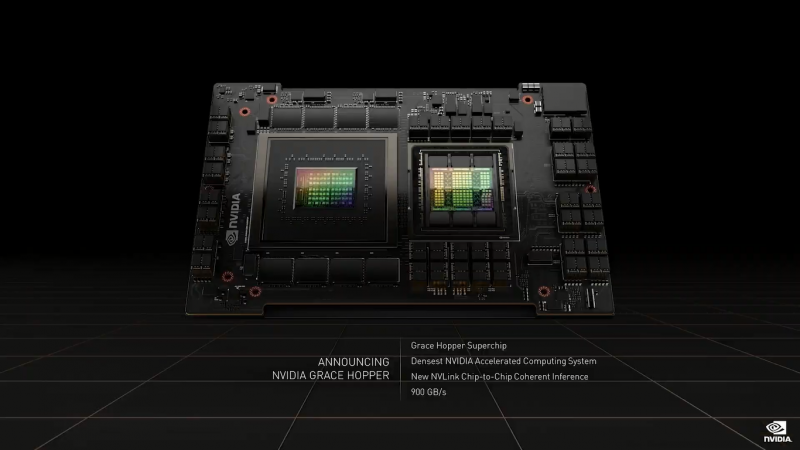

Главным событием GTC 2022 стал анонс новых ускорителей H100 (Hopper), которые станут доступны в III квартале 2022 года. Вслед за ними в первой половине 2023 года появятся давно обещанные CPU Grace и гибридная система Grace Hopper, сочетающие, как понятно из названия, процессоры Grace (ARMv9) и ускорители Hopper.

Как и было сказано ранее, для связи всех компонентов между собой будет использоваться mesh-сеть на базе всё той же шины NVLink 4.0 (900 Гбайт/с) с кеш-когерентностью. А сочетание LPDDR5X (с ECC, конечно) и HBM даст суммарный объём памяти до 600 Гбайт с общей полосой пропускания порядка 2 Тбайт/с. Для Grace Hopper компания подготовит полный стек ПО, благо портированием на Arm она начала заниматься ещё 3 года назад.

NVIDIA Grace (Изображения: NVIDIA)

Двухчиповый процессор Grace Superchip для ИИ- и HPC-нагрузок имеет 144 ядра, результат которых в SPECrate2017_int_base составляет 740, что, по словам компании, в полтора раза выше, чему у пары AMD EPYC, использующихся в DGX A100. И это, честно говоря, не такой уж и впечатляющий результат.

Но NVIDIA утверждает, что новые CPU вдвое лучше по отношению производительности к энергопотреблению, чем «традиционные серверы» — использование LPDDR5X позволяет добиться пропускной способности памяти в 1 Тбайт/с, а вся сборка CPU+RAM будет потреблять менее 500 Вт.

Чипы (или чиплеты, если хотите) в Grace Superchip тоже объединены посредством NVLink, только в данном случае этот интерконнект называется NVLink-C2C (Chip-to-Chip). И его NVIDIA предлагает использовать другим компаниям для создания кастомных сборок, объединяющих необходимые кристаллы, да и сама готова масштабировать и адаптировать свои решения под нужды заказчика.

По словам NVIDIA, NVLink-C2C в 25 раз энергоэффективнее PCIe 5.0, а для его реализации нужна в 90 раз меньшая площадь кремния. Шина предлагает высокую скорость (да-да, всё те же 900 Гбайт/с), низкий уровень задержек, поддержку атомарных операций и совместимость с Arm AMBA CHI, CXL и UCIe.
